Honigabfüllung

Projektidee

Automatischer Abfüllvorgang von Honig, wo man sein Wunschgewicht eingeben kann und es automatisch abgefüllt wird.

Funktionsweise

• Benutzer gibt das gewünschte Gewicht (z. B. 250 g, 500 g) über einen Drehencoder
• Eine Waage tariert das Leergewicht des Behälters automatisch

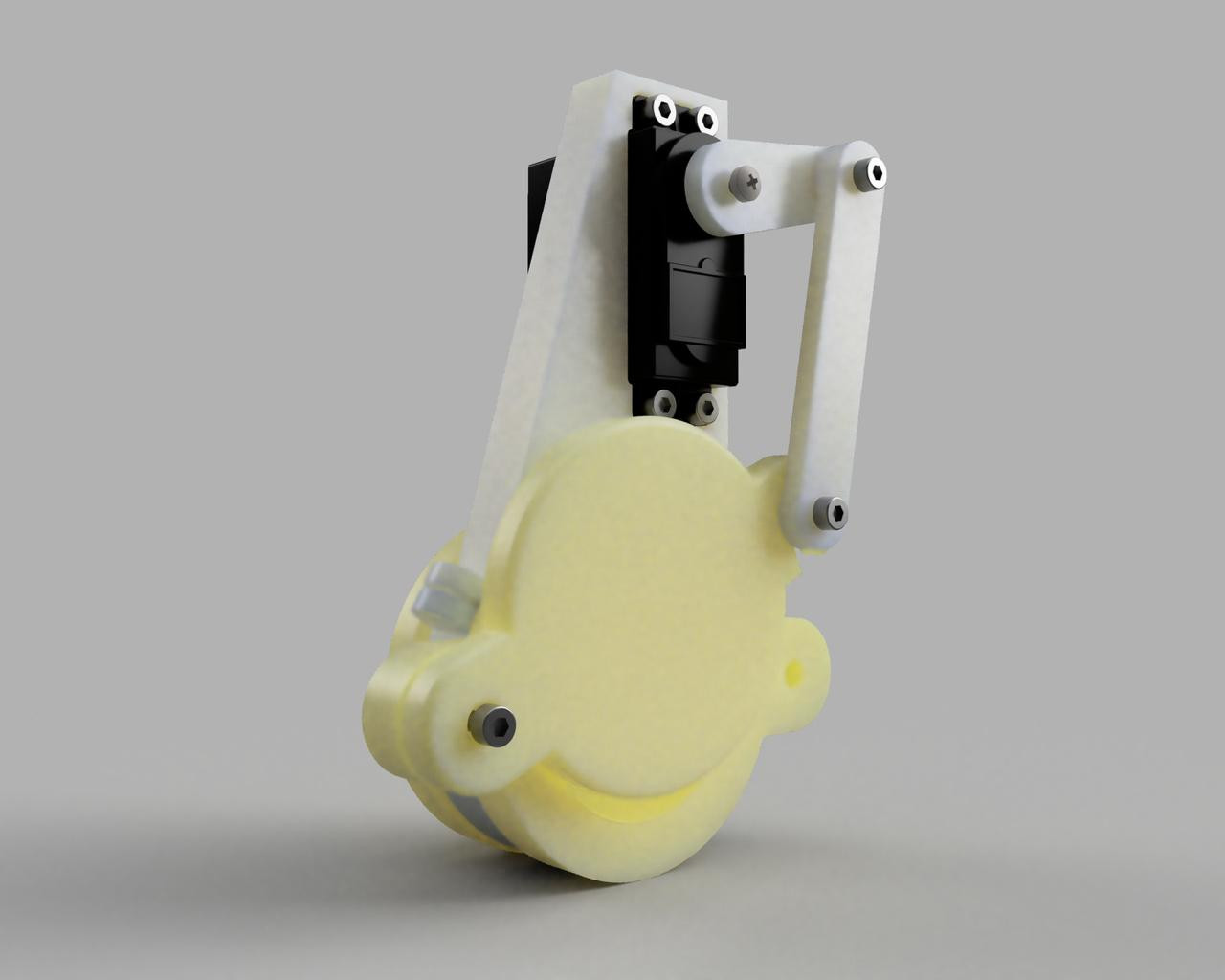

• Honig wird über ein Ventil mithilfe eines Servo-Motors aus einem Vorratstank freigegeben
• Die Steuerung Mikrocontroller vergleicht Ist-Gewicht mit Soll-Gewicht
• Bei Erreichen des exakten Gewichts wird das Ventil automatisch geschlossen
• System signalisiert „Füllvorgang abgeschlossen“ auf dem Bildschirm

Daten und Fakten

Der automatische Abfüllvorgang von Honig basiert in deinem Aufbau auf zwei ATmega328PB, die unterschiedliche Aufgaben übernehmen. Einer der Controller ist für die Mess- und Steuertechnik zuständig, während der zweite die Benutzeroberfläche steuert. Über ein 2.42 Zoll OLED Display kann der Benutzer das gewünschte Zielgewicht einstellen und den aktuellen Status des Systems ablesen. Die Eingabe erfolgt dabei komfortabel über einen Drehencoder, mit dem das Gewicht schrittweise verändert und per Tastendruck bestätigt werden kann.
Zur Gewichtserfassung wird eine Wägezelle in Kombination mit dem Verstärkermodul HX711 eingesetzt. Dieses Modul wandelt die sehr kleinen analogen Signale der Wägezelle in digitale Werte um, die vom Mikrocontroller verarbeitet werden können. Das Ventil wird über einen Servo-Motor gesteuert.
