Hebebühne
Simon A. Augustin
Raphael Frötscher
Jonas Pitschl
Lukas Stürz
Philipp Zuliani
Projektidee
Die Motorradhebebühne soll eine sichere
und einfache Möglichkeit bieten, Motorräder
anzuheben, sowie Wartungs-, Reparatur- und
Reinigungsarbeiten einfach durchzuführen zu können.
Ziel ist eine zuverlässige, benutzerfreundliche und
kosteneffiziente Lösung für private Nutzung.
Funktionsweise
- Betrieb durch ein Hydraulikaggregat über herkömmlichen 230V
Haushaltsstrom. - Vollständiges Anheben des Motorrads innerhalb von nur 20
Sekunden. - Stufenlose Einstellung bis zu einer maximalen Höhe von 90 cm.
- Einfache und benutzerfreundliche Bedienung per Knopfdruck.
- Not-Aus-Funktion: Sofortiger System-Stopp durch einen
integrierten Not-Aus-Taster. - Eine spezielle Serviceposition ermöglicht eine sichere Wartung.
- Ein Rückschlagventil verhindert das unkontrollierte Abfallen der
Bühne bei Druckverlust oder Motorausfall.
Daten und Fakten
Maße: 2100 x 780 mmTraglast: 500 kg
Hubzeit: 20 s
Hubbereich: 120 – 900 mm
Antrieb: 230 V AC / 0,5 kW
Sicherheitsmechanismen: Not-Aus-Schalter, Serviceposition sowie ein
Rückschlagventil, welches das unkontrollierte Abfallen der
Bühne bei Druckverlust oder Motorausfall verhindert.
Detaillierte Projektbeschreibung
Die hydraulische Motorrad-Hebebühne wird über ein Hydraulikaggregat an 230V Haushaltsstrom betrieben. Das System ermöglicht ein vollständiges Anheben des Fahrzeugs innerhalb von 20 Sekunden. Die Arbeitshöhe ist dabei stufenlos bis zu 90 cm einstellbar.
Die Bedienung erfolgt über eine Druckknopfsteuerung. Zur Gewährleistung der Betriebssicherheit verfügt die Anlage über einen Not-Aus-Taster zur sofortigen Stilllegung sowie eine spezielle Serviceposition für Wartungsarbeiten. Ein integriertes Rückschlagventil verhindert das unkontrollierte Absinken der Plattform bei Druckverlust oder Motorausfall. Diese technischen Merkmale garantieren einen zuverlässigen und normgerechten Werkstattbetrieb.

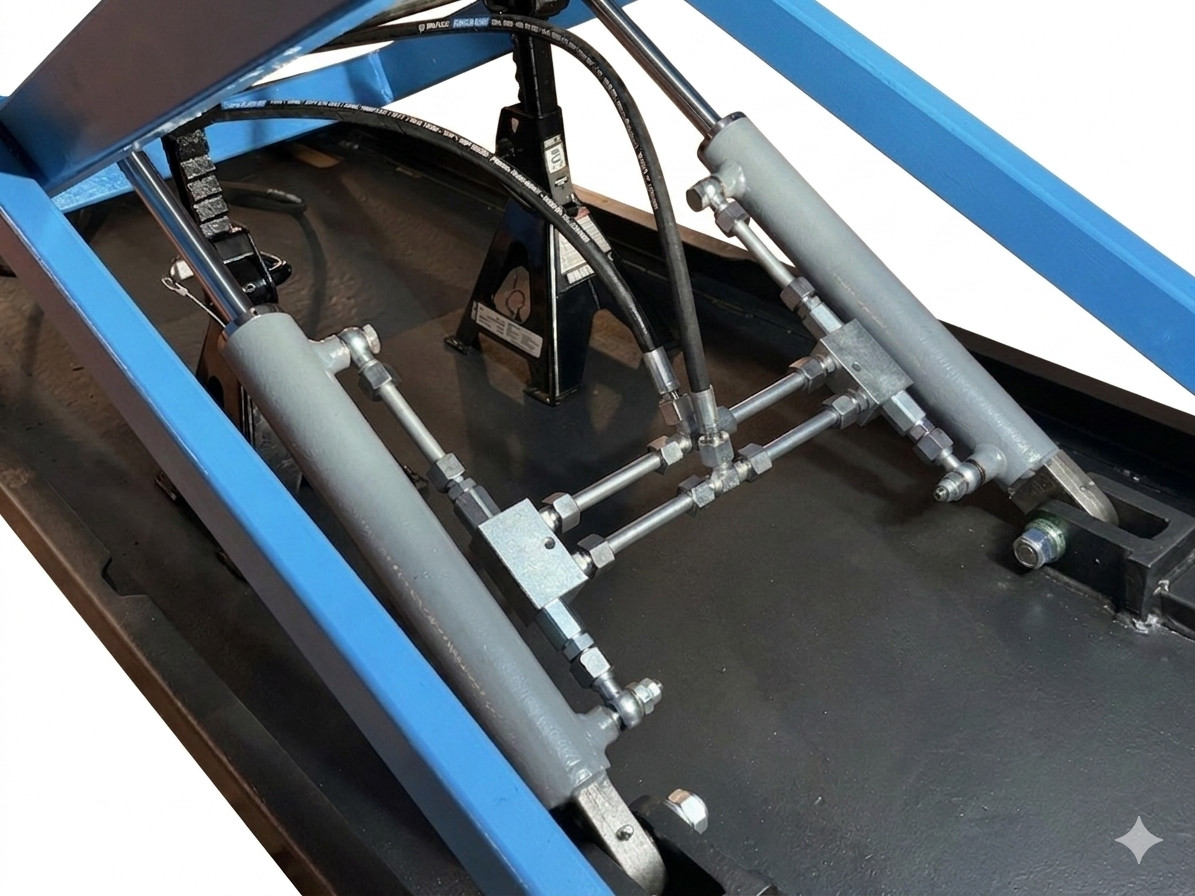

Fotos
