Krümler

Projektidee

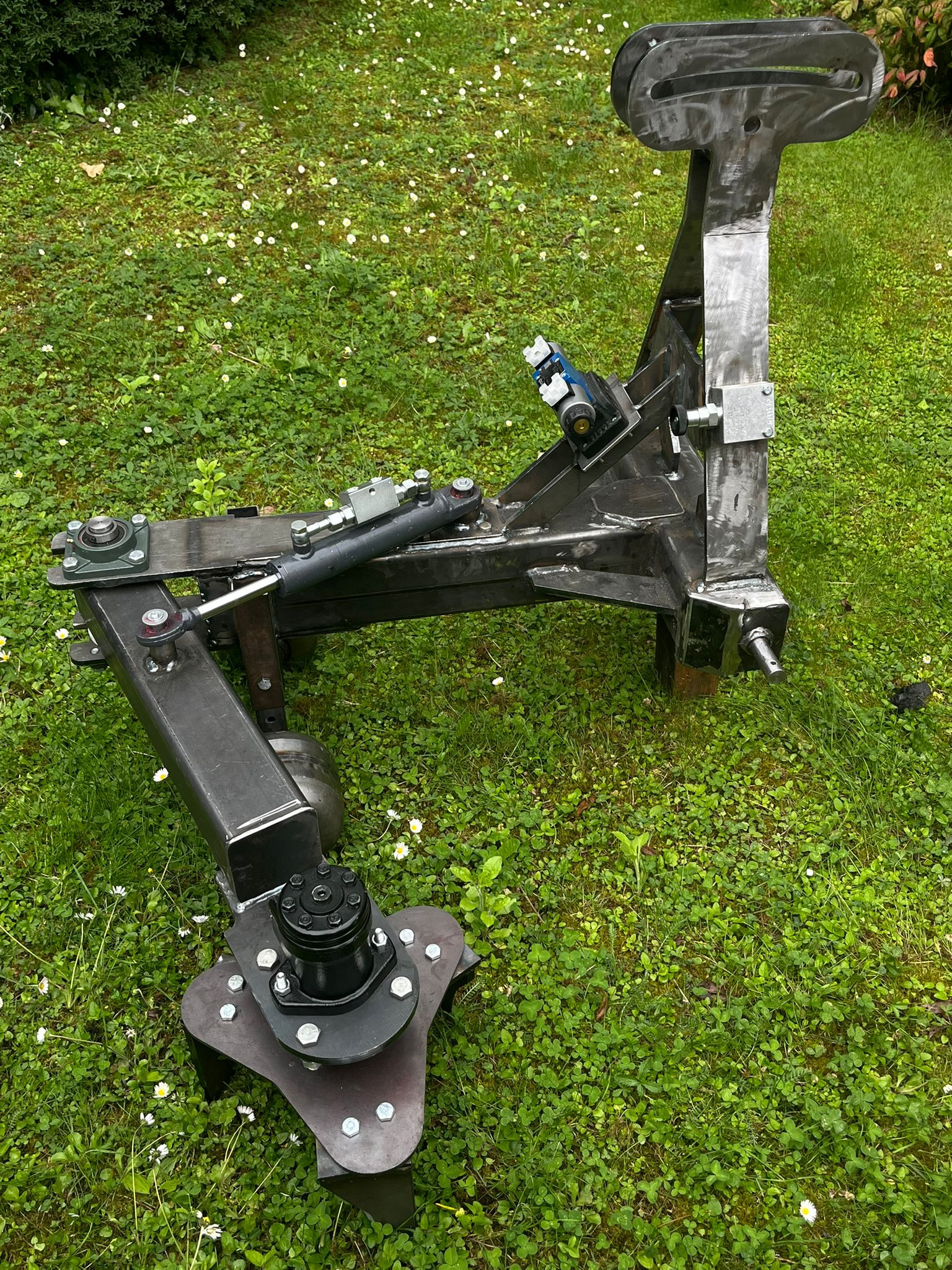

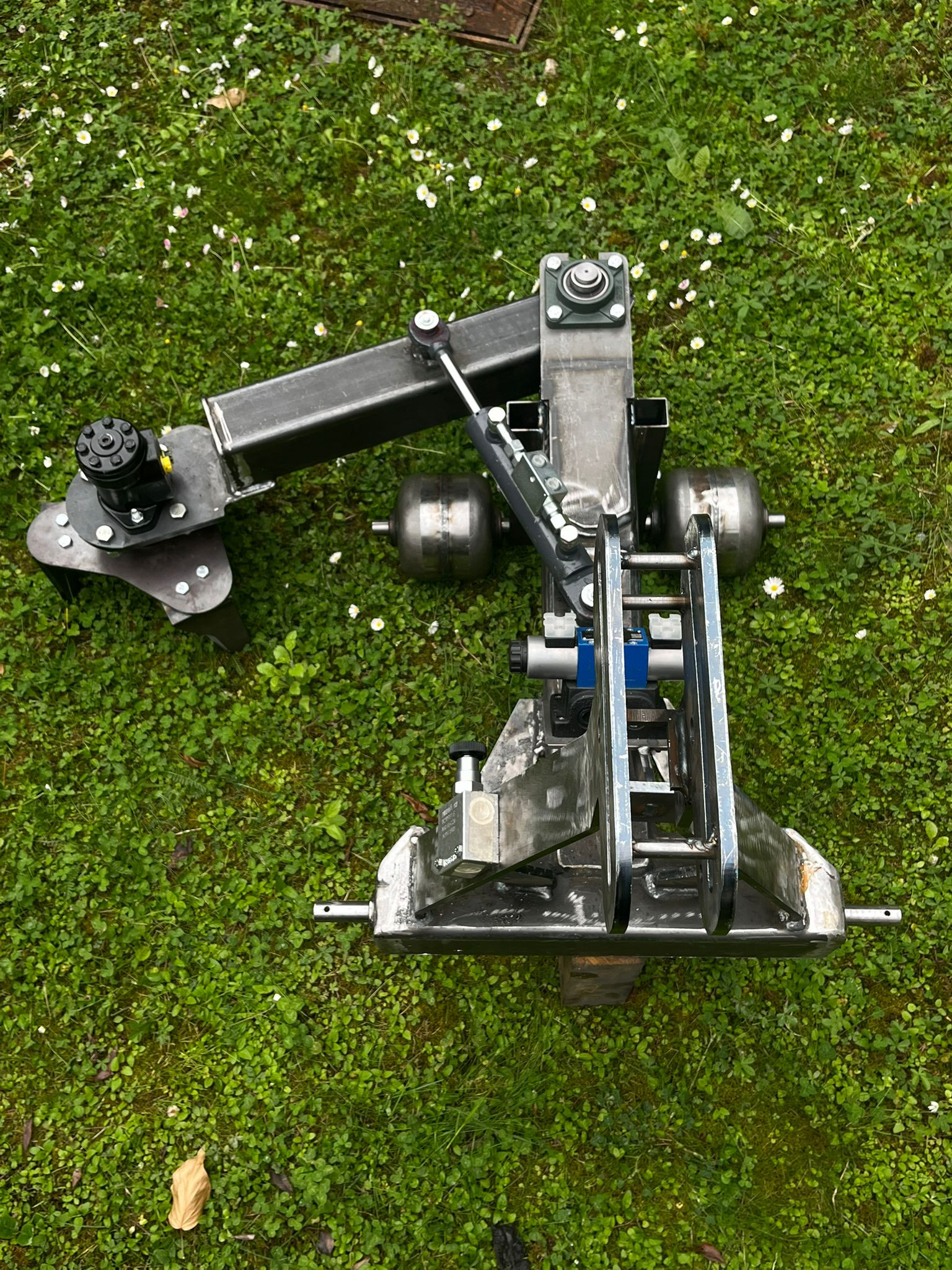

Unter den Bäumen wächst im Wein- und Obstbau oft Unkraut, das Wasser und Nährstoffe entzieht. Eine manuelle Bearbeitung durch chemische Mittel ist zeitaufwendig und umweltschädlich. Ziel ist die Entwicklung eines Unterstockkrümlers auf Basis des Geier 45 TS. Die Maschine bearbeitet den Boden direkt unter den Bäumen, indem sie, den Untergrund mithilfe eines seitlichen Schwenkarms lockert. Der Arm führt das Werkzeug präzise um die Stämme und sorgt für eine gleichmäßige Krümelung. Somit kann die körperliche Belastung begrenzt und die Effizienz gesteigert werden. Aufgrund der mechanischen Bearbeitung wird die Umwelt geschont.

Funktionsweise

• Der Schwenkarm führt den Krümler an den Baum heran.
• Ein Feintaster erkennt den Kontakt mit dem Stamm und betätigt den Taster.
• Durch das Auslösen fährt der ausgefahrene Zylinder ein.
• Der Arm weicht vom Baum zurück.
• Das Werkzeug bleibt in Bewegung und bearbeitet den Boden weiter.
• Nach dem Passieren fährt der Arm wieder nach außen.
• Der Krümler arbeitet näher am Stamm entlang.
• Dadurch entsteht eine gleichmäßigere und feinere Krümelung.
• Beschädigungen am Baum werden verhindert.
• Gleichmäßige und effiziente Krümelung.

Daten und Fakten

Einsatz im Obstbau, ganzjährig nutzbar
Geeignet für flaches Gelände und Hanglagen
Befestigung durch 3-Punkte-Aufhängung
Baumabstand etwa 80 cm
Arbeitsbreite ca. 1200 mm
Arbeitstiefe bis 50 mm unter Boden
Verstellbereich etwa 400 mm
Gewicht des Krümlers: ca. 180kg
Hydraulikmotor Modell OTP
Hydraulikzylinderhubraum 150mm
Elektrohydraulische 4/3-Wege-Ventile
Elektrohydraulische Bedinung
Betriebsspannung: 24 V
Hydraulikleistung: 25 l/min
Betriebsgeschwindigkeit: 0,1 bis 4,5 km/h
Ziel der Zeitersparnis: mindestens 70 Prozent
Autonomer Betrieb über mindestens eine Reihe
Aufbau für Geier 45TS
